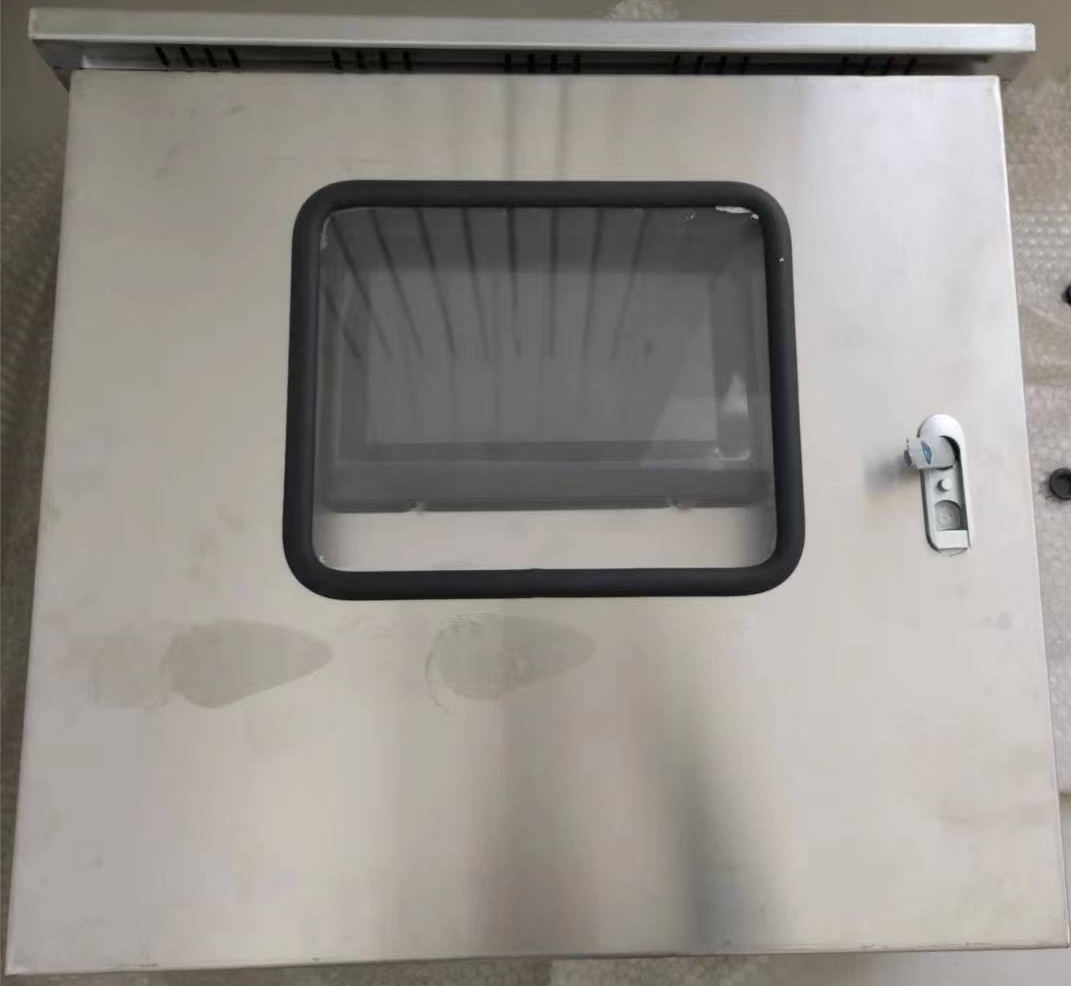

ZHCX9000前置数据采集盒

ZHCX9000前置数据采集盒可以无线或者有线采集热电偶、料位开关、高压振打、压力变送器等数据信号，并通过现场展示或者modbus 485通信传至上位机。

主要功能：可以无线或者有线采集现场仪表的运行数据信息，并通过modbus 485远传，配套上位机记录，提供声光报警功能或者上传至用户DCS、PLC由用户处理。也可以配套料位修正系统对现使用料位进行数据修正以满足现场实际工况需要。

采用模块化设计，用户可根据自己的需求定制功能。

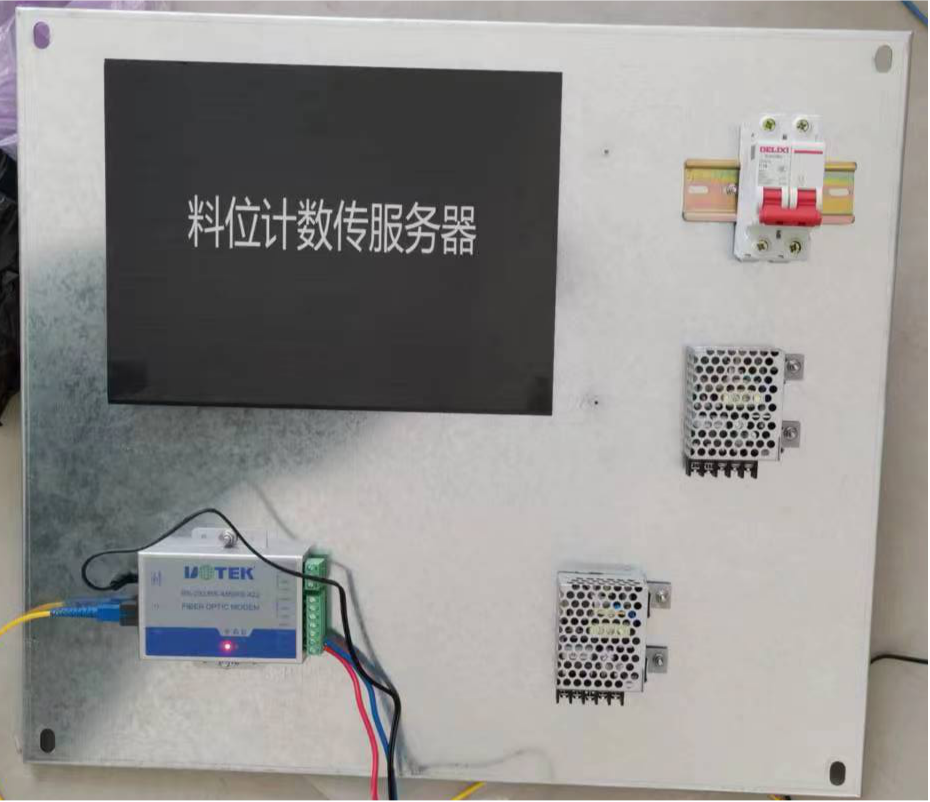

模块组成部分：现场显示屏、光纤收发器、上位机组态软件、modbus  485通信控制模块，无线输入模块、开关量硬接线输入模块、模拟量硬接线输入模块、声光报警模块。（调试和记录数据需要笔记本）

一、现场显示屏

现场显示屏常规采用10.1寸彩屏，可以定制2.4寸至24寸。

屏幕可以组态编程，与现场实际灰斗排列位置一致，可以显示料高、温度、压力大小、振打强度、振打位置，可以设置量程，也可以定制显示百分比、料位计错误码、辐射强度等展示信息。

二、光纤收发器

单纤、双纤可选，将设备输出的485信号通过光纤链路传输出去。

三、上位机组态软件

上位机可以显示温度、压力、振打强度、电流值、辐射强度、料高、料位计错误码，可以设置量程、报警高度，可以查询各种数据历史。

四、modbus 485通信控制模块

主要用户标准modbus  485通信以及非标MODBUS通信协议到PLC或者DCS。

五、无线输入模块

无线输入模块需要跟现场仪表厂家模块一致才可以通信采集数据，具体编码协议可以由仪表生产厂家提供或者业主送样检测。

六、开关量硬接线输入模块、模拟量硬接线输入模块

输入通道可以定制。

七、声光报警模块

音量大小可调节、可关闭，灯光为旋转灯光、灯光可关闭。
